产品名称：DZ47GQ-63过欠压保护断路器
产品品牌：浙江亚德电气有限公司
产品产地：浙江省乐清市柳市镇后街工业区
客户服务：13706780110（销售经理）
在线咨询：
一、适用范围
DZ47GQ-63系列过欠压保护断路器是在DZ47-63小型断路器加装电压模块的派生产品。适用于额定电流1-63A，交流50Hz，额定电压230V的线路中，过电压保护整定值为（275±5%），欠压保护额定值为170±5%，用于对建筑物线路设施和交流配电系统和电气设备进行过流过载、短路及过，欠电压保护之用。是住宅，宾馆医院，商店，写字楼内安装的最理想的产品。另两种派生产品：DZ47G-63过压保护器；DZ47Q-63过压保护器。

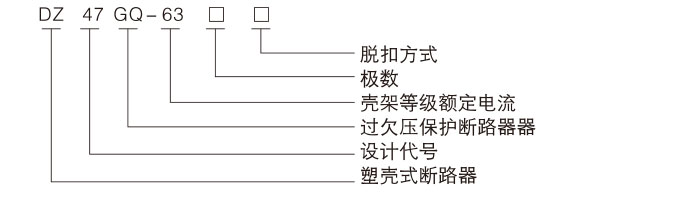

二、限电自动控制器型号及其规格
三、结构特点
◆ DZ47过欠压保护断路器由外壳、操作机构、热脱扣器、电磁脱扣器触头系统、灭弧系统、带过欠压保护线路板等组成，具有过载和短路保护功能，设计独特的。◆ DZ47过欠压保护器产品具有4500A的额定短路分断能力，机械寿命20000次以上，产品外形美观。安装导轨为TH35-7.5型标准刚安装轨。
◆ DZ47过欠压断路器具有以下特点：手柄操作安全舒适，过欠电压保护值可以按用户要求设定，接线时一定要注意零火线；电源上进下出，符合电源进线特点，安装方便。
四、主要技术参数
| 产品名称 | 壳架等级额定电流 | 极数 | 额定电压（V） | 额定电流（A） | 分断电流Icu（A） | 保护动作值(V) | 瞬时脱扣类型 |
| DZ47-63G | 63A | 1P+N | 230 | 1-63 | 6000 | 270±5% | B、C |
| DZ47-63Q | 170±5% | ||||||
| DZ47-63GQ | 270±5% 170±5% |
| 产品名称 | 代号 | 用途 | 符合标准 |
| 欠压断路器 | DZ47Q-63 | 当电源电压下降在170V±5%之间时，使断路器脱扣，实现线路的欠电压保护。 | IEC60947-2：1999、GB14048.2-2001 |
| 过压断路器 | DZ47G-63 | 当电源电压上升到270V±5%时，使断路器脱扣，实现线路的过电压保护 | IEC60947-2：1999、GB14048.2-2001 |
| 过欠压断路器器 | DZ47GQ-63 | 当220V额定电源电压上升到270±5%或下降在170V±±5%时，使断路器脱扣，实现线路保护。 | IEC60947-2：1999、GB14048.2-2001 |

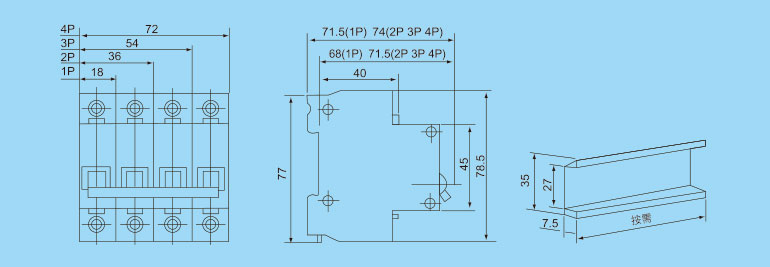

六、外形和安装尺寸
八、订货须知
订货时要标明下列各点：
产品型号和名称：如DZ47GQ-63过欠压保护断路器
额定电流/功率：如 63A。
订货数量：如380只。
订货举例：DZ47GQ-63过欠压保护断路器，20A，2560只。
